新益為TPM咨詢公司概述：設備目視化管理是企業推行TPM的重要一環，它可以形象直觀地使設備操作便捷化，減少誤操作發生；同時，又能迅速傳達信息，提高生產效率；形象直觀地彰顯設備潛在問題，減少浪費發生。具體到實施環節，可以參考下面的目視化方法。

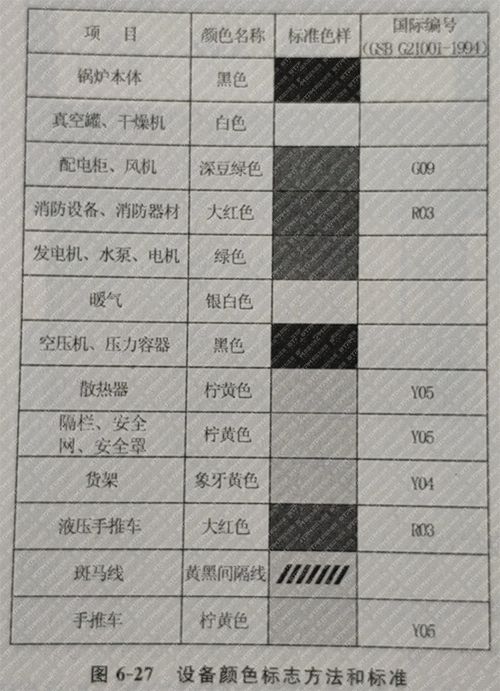

一、主要設備顏色標志方法和標準（圖6-27）。

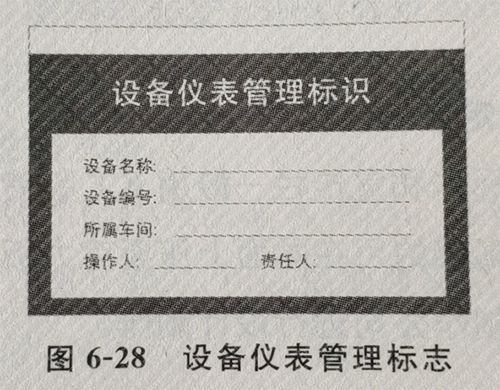

二、設備儀表管理標志。

尺寸為60mm×60mm，不干膠印刷（圖6-28）。

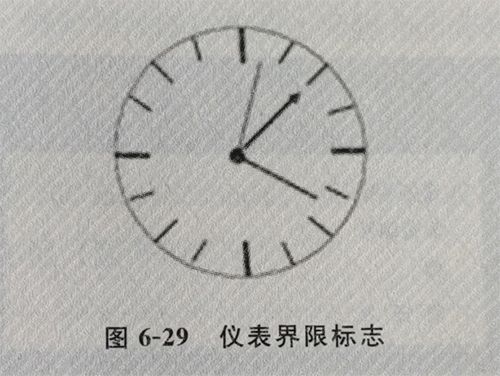

三、儀表界限標志

用藍色和紅色不干膠標明儀表的使用范圍，任何人都可以迅速看清儀表的工作狀態。不干膠長度為表盤半徑減刻度長，寬度不大于最小刻度線，藍色表示儀表使用范圍的下限，紅色為上限（圖6-29）。

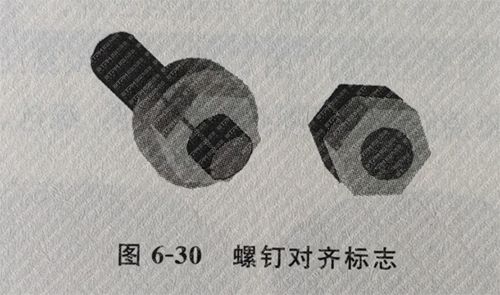

四、螺釘對齊標志

螺釘擰緊后，用紅色油漆在螺栓和螺母上做上對齊標記，如需觀察螺釘松動情況可在螺母與被緊固件易于觀察處作標記，對雙螺母在兩螺母同一平面做標記。適用于長期不拆卸而又需要經常檢查的螺栓、螺母（圖6-30）。

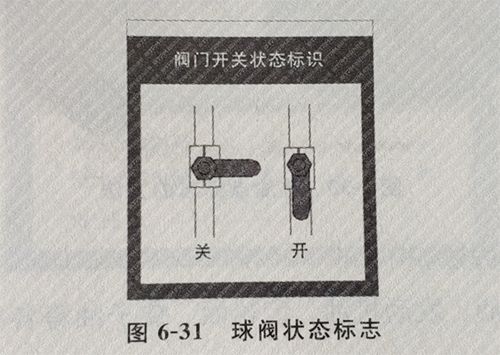

五、球閥狀態標志

尺寸為50mm×80mm。在壓縮空氣管路中、生產線及設備的進氣端、自來水管路球閥等位置使用，吊掛在球閥閥桿上（圖6-31）。

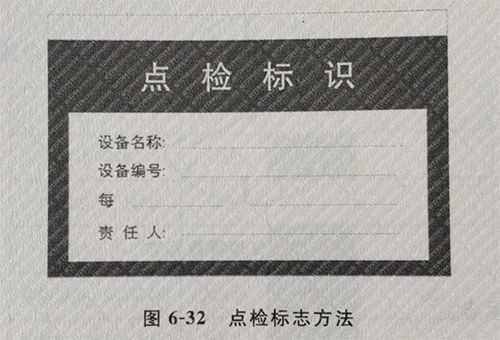

六、點檢標志的方法

明確標志檢查的部位，確保檢查無遺漏。檢查頻率分為日檢查、周檢查、月檢查三種。尺寸為60mm×60mm，用不干膠或PVC板單面印刷（圖6-32），黏貼或懸掛在最方便識別的部位。

七、注油點標志方法

對于軸間、滾軸、鏈條、潤滑裝置等需要潤滑的部位的注油點設置注油點標志。注油點按頻率分為日注油、周注油、月注油三種，尺寸為35mm×50mm橢圓形，用不干膠或PVC板單面印刷（圖6-33）黏貼或懸掛在最方便識別的部位。

每日給油：紅色；每周給油：黃色；每月給油：綠色

八、油桶種類標志方法

在貨架上將潤滑油、發動機油、齒輪油、錠子油等各類油品用顏色區分標志，減少整理、整頓及尋找的時間，避免油種的混雜。油種用下列顏色區分：紅色：發動機油；黃色：潤滑油；綠色：齒輪油；天藍色：錠子油；藍色：切割油；紫色：油類添加劑

標志方法：一是可以將包裝的一部分用油漆涂刷顏色進行標志；另一種是用不干膠色條貼在包裝上，同時用油漆在包裝上標注油品名稱。

九、換件周期標志方法

對需要定期更換的易損件等消耗品設備，要進行換件周期標志。

換件周期標志尺寸為150mm×200mm，用不干膠或PVC板單面印刷，黏貼或懸掛在最方便識別的部位（圖6-34）。

十、設備維修中標志方法

機器設備在檢修時，要在機器設備和相關供電開關處，放置或懸掛修理中標志牌。尺寸為300mm×400mm，用2mm厚有機玻璃板單面印字。標明修理及檢查所需時間、檢修人的名字。標志牌在最顯眼位置放置或懸掛（圖6-35）。

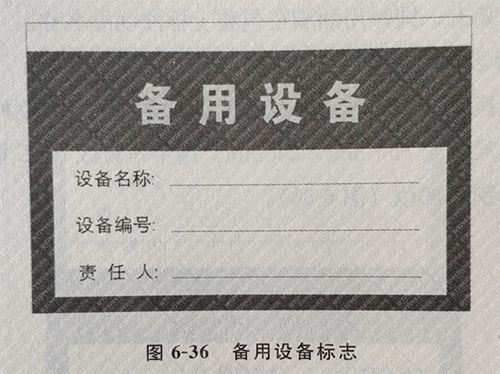

十一、設備備用/運行標志方法。

明確設備處于備用/運行狀態，預防安全事故，提高設備切換質量。備用/運行標志牌尺寸為200mm×200mm，用2mm厚有機玻璃板單面印字。標志牌要有確認人簽字并在最顯眼位置放置或懸掛（圖6-36）。

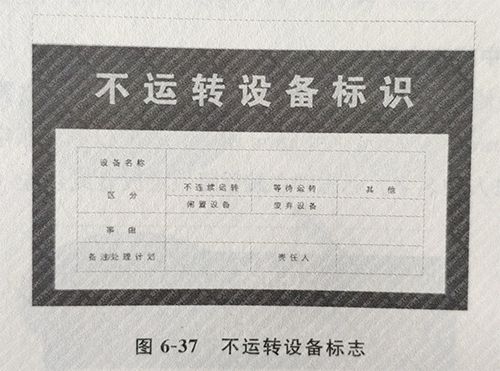

十二、不運轉設備標志方法。

不運轉設備標志牌尺寸為200mm×400mm，用2mm厚有機玻璃板單面印字。標志牌要詳細記錄不運轉的原因及狀態，有確認日期和確認人簽字（圖6-37）。標志牌在最顯眼的位置放置或懸掛。

十三、電氣控制箱/臺標志方法。

用中文標志電氣控制箱（臺）中各種按鈕，方便操作，減少錯誤操作。電氣控制箱（臺）標志尺寸根據電氣控制箱（臺）的大小確定，用不干膠單面印字，白底黑字。標志貼在每個開關的下方。
